Причіп регульований кабельний 10 000 кг – 80 км/год

КАБЕЛЬНИЙ ПРИЧІП ТИПУ KH 130 MHT
Модель 73736
Гідравлічне регулювання ширини
Технічні дані:
Вантажопідйомність: приблизно 10 000 кг при 80 км/год;
приблизно 13 000 кг при 25 км/год
Вага порожнього транспортного засобу: приблизно 4 000 кг
Допустима загальна маса: приблизно 14 000 кг
Максимальний діаметр барабана: приблизно 3600 мм
Мінімальний діаметр барабана: приблизно 3000 мм
Максимальна ширина барабана: приблизно 1640 – 2140 – 2440 мм
Ширина завантаження: приблизно 1790 – 2290 – 2590 мм
Діаметр осі барабана: Ø приблизно 95 мм
Загальна довжина: приблизно 6500 мм
Загальна ширина: приблизно 2510 – 3010 – 3310 мм
Загальна висота: приблизно 2450 мм
Розмір шин: 11 R 22.5
Буксирувальна проушина: 50 мм (кільце типу DIN)
Висота зчіпного пристрою в горизонтальному положенні: приблизно 1000 мм
Задні ліхтарі: 24 В постійного струму.
Фарбування: RAL 2000, помаранчеве

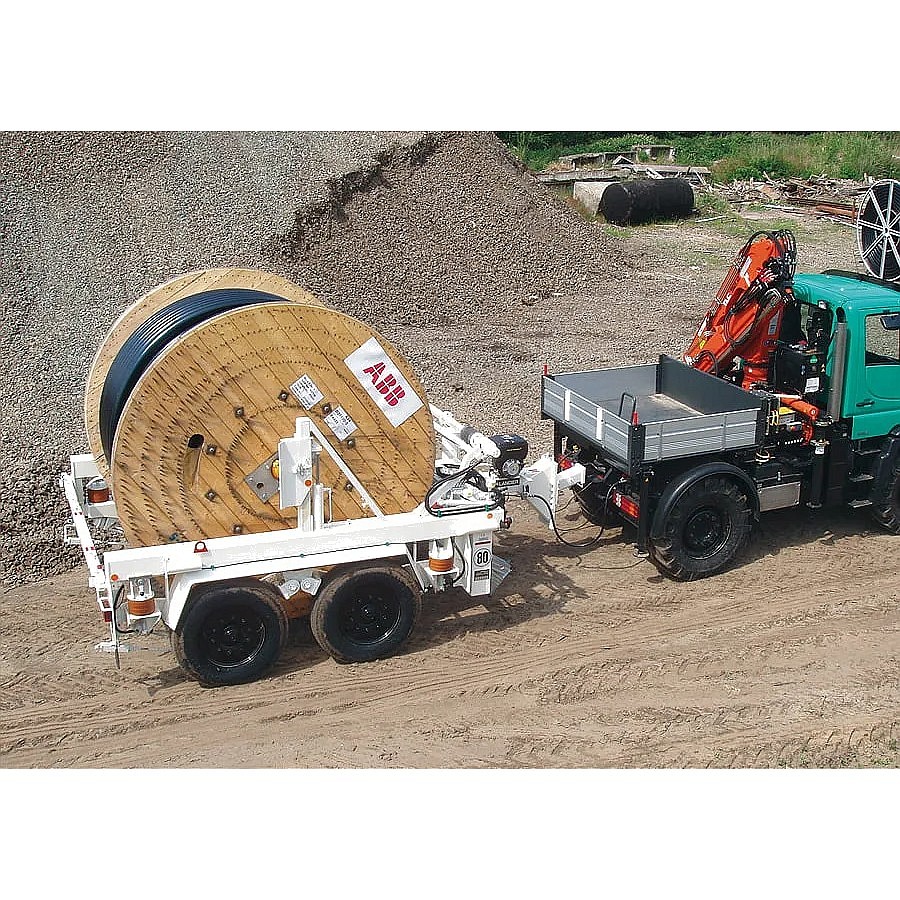

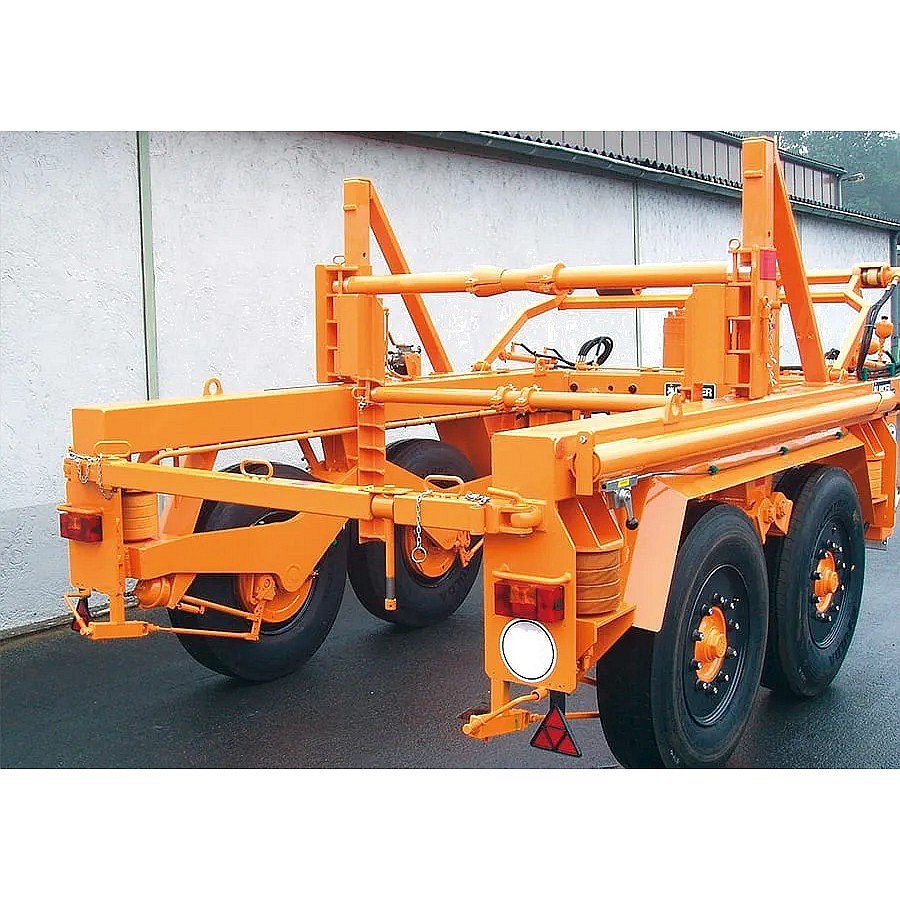

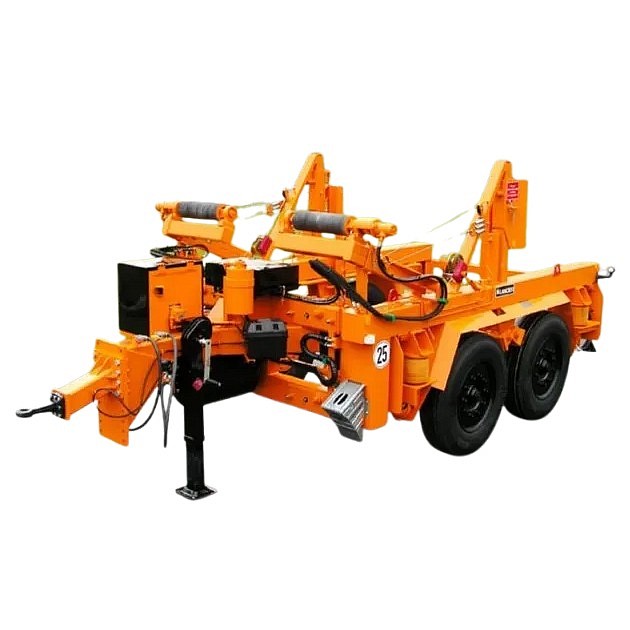

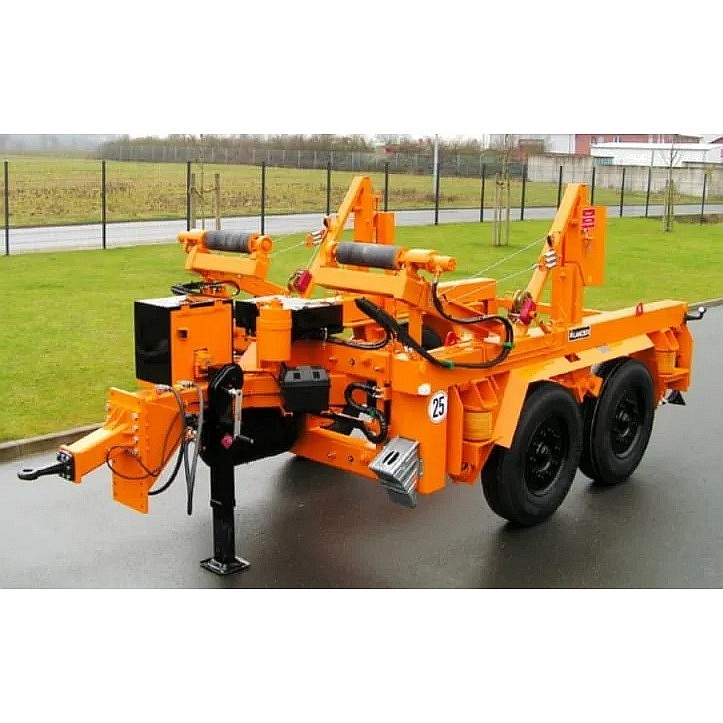

Причіп спеціально розроблений для роботи з великими барабанами, що використовуються в підземних кабельних роботах. Барабан піднімається за допомогою гідравлічного насоса, що працює від двигуна. Насос активує як лівий, так і правий вантажні рампи. Після того, як барабан піднято на відповідну висоту, важелі можна заблокувати. Якщо є потреба опустити барабан, це можна зробити за допомогою контрольованого відпускання гідравліки. Основна конструкція причепа складається з U-подібної сталевої рами з тягово-зчіпним пристроєм, розташованим посередині. Причіп оснащений регульованим по висоті тягово-зчіпним пристроєм (приблизно 580 – 1150 мм) та зчіпним пристроєм DIN із внутрішнім діаметром 50 мм. Міцна стійка забезпечує стабільне положення причепа, коли він не підключений до тягача. Чотири осі розташовані в тандемній конфігурації та закріплені на важелях підвіски з пневматичними пружинами. Шасі причепа оснащене подвійною пневматичною гальмівною системою з ALB (автоматичне гальмування залежно від навантаження) та ABS (антиблокувальна система гальм). Два задні гальмівні циліндри підпружинені.
Тросовий причіп виготовлено та спроектовано відповідно до найновіших стандартів. Всі наші тросові причепи мають маркування CE та постачаються повністю обладнаними освітлювальним пакетом, що дозволяє їх використання в ЄЕЗ. Причіп зварений зі сталі, а всі сталеві компоненти пройшли піскоструминну обробку та фосфатування. Використання цинк-хроматної ґрунтовки та високоякісного покриття помаранчевого кольору RAL 2000 забезпечує тривалий термін служби.

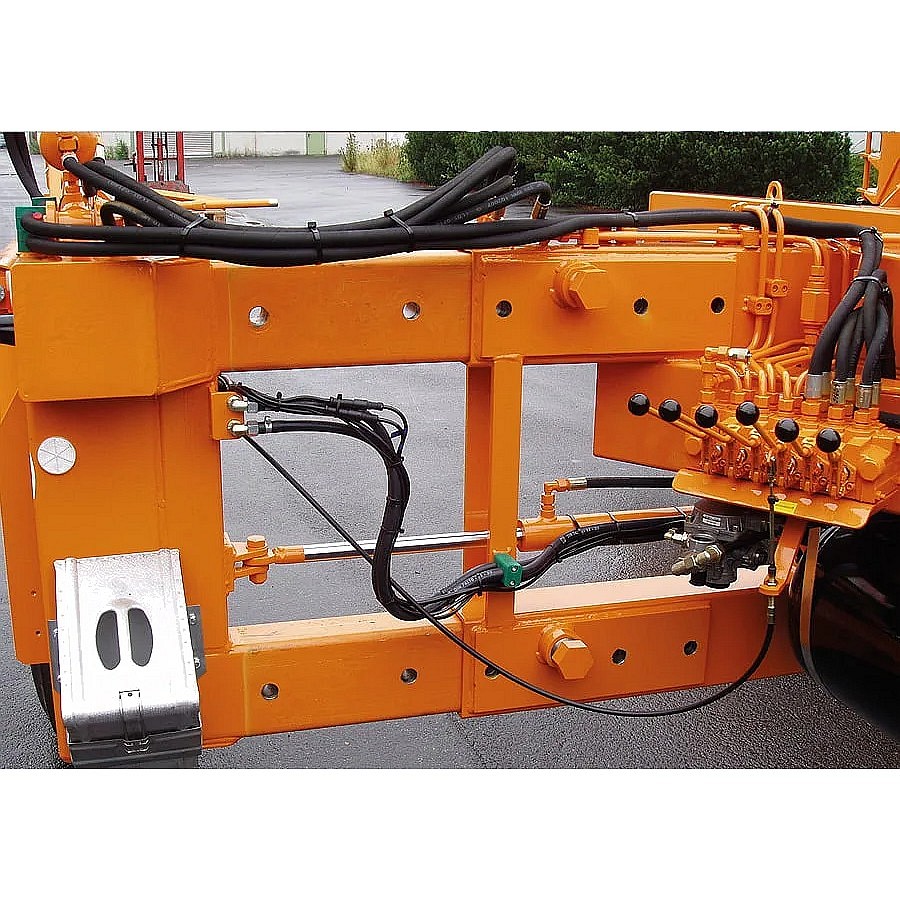

Ширину причепа можна регулювати гідравлічно. Можна вибрати три різні варіанти ширини, що дозволяє перевозити бочки, ширші за стандартні розміри.

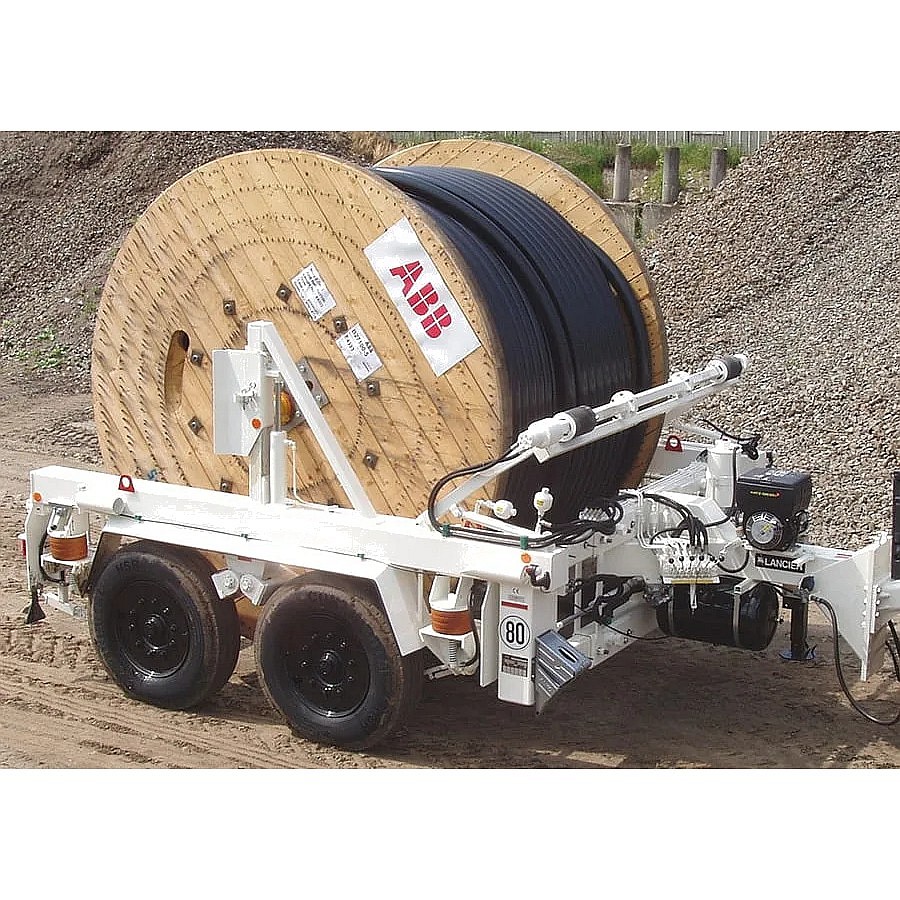

Причіп оснащений гідравлічним приводом барабана. Стабільна система фрикційних роликів встановлена з лівого та правого боків рами причепа. Ролики притискаються до країв барабана за допомогою двох відповідних ручних сталевих тросових лебідок. Барабан приводиться в рух двома гідравлічними двигунами, які отримують гідравлічну потужність від бортового силового агрегату, що живиться двигуном. Швидкість обертання приводу барабана можна плавно регулювати в обох напрямках. Максимальна швидкість на краю барабана досягає приблизно 60 м/хв.
Дві осі барабанів, необхідні для переналаштування причепа-барабана на іншу ширину, зберігаються в лівому та правому задніх кронштейнах причепа. Всі осі барабанів оснащені підшипниками ковзання та маслянками.
Номер замовлення: 73736
