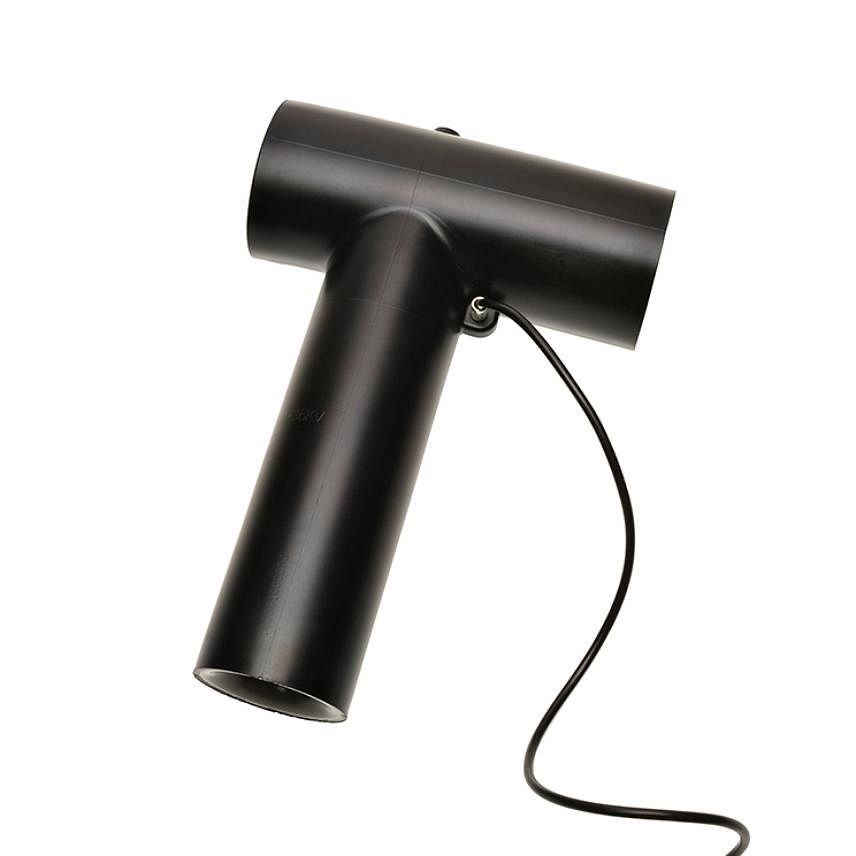

Кабельний адаптер T-подібний (для бушингів типу C) EUROMOLD P480TB/G 630A 42kV 120-240

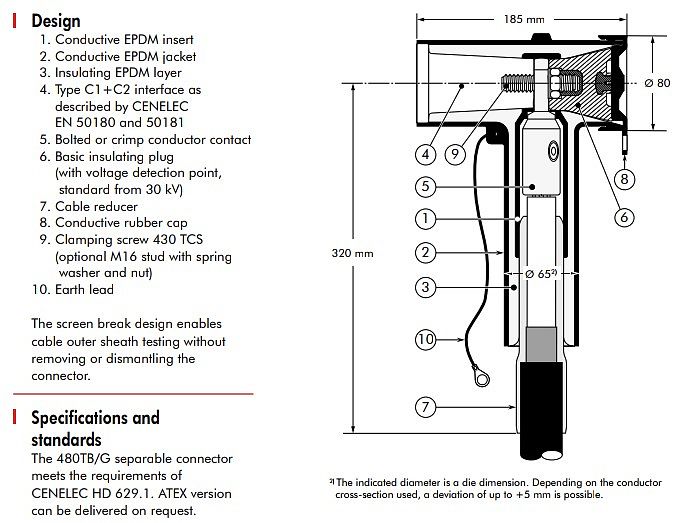

Т-подібний кабельний адаптер 480TB/G (EUROMOLD) – екранований компактний роз’ємний з’єднувач для підключення 1-жильних кабелів з полімерною ізоляцією (PVC, PE, XLPE, EPR) до трансформаторів та комутаційного обладнання з бушингом зовнішнього конуса типу C (EN 50180 / EN 50181, інтерфейс C1+C2).

Властивості

• Товстостінна напівпровідникова оболонка з EPDM – повністю екранований корпус, безпечний на дотик
• Болтовий контакт TMBC (з притискним гвинтом 430TCS) у комплекті; за запитом – контакт під опресування TBC
• Ізоляційна заглушка 800BIPA з ємнісною точкою контролю напруги та провідною гумовою капою
• Адаптер-редьюсер 430CA під переріз кабелю
• Розрив екрана (screen break) – випробування зовнішньої оболонки кабелю без демонтажу з’єднувача
• Номінальний струм 630 А (до 1250 А на відповідному бушингу)
• Сумісний з тестовим стрижнем 800TR/800TR-A та ОПН 800SA
• Кожен з’єднувач проходить заводські випробування змінною напругою та на частинні розряди

Рівень напруги

• 20,8 / 36 (42) кВ

Застосування

• Внутрішнє та зовнішнє встановлення
• Переріз жили 120–240 мм², діаметр по ізоляції жили 28,6 – 37,6 мм
• Кабелі з екструдованим напівпровідниковим екраном ізоляції (легкознімним або звулканізованим)
• Для кабелів з мідним стрічковим екраном – замовляється комплект Kit MT

Комплект поставки (на 3 фази)

• 3 корпуси з’єднувача, 3 контакти TMBC, 3 заглушки з капами, 3 редьюсери
• Наконечники для дроту екрана, силіконове мастило, серветки, інструкція з монтажу

Стандарти

• CENELEC HD 629.1
• Версія ATEX – за запитом
